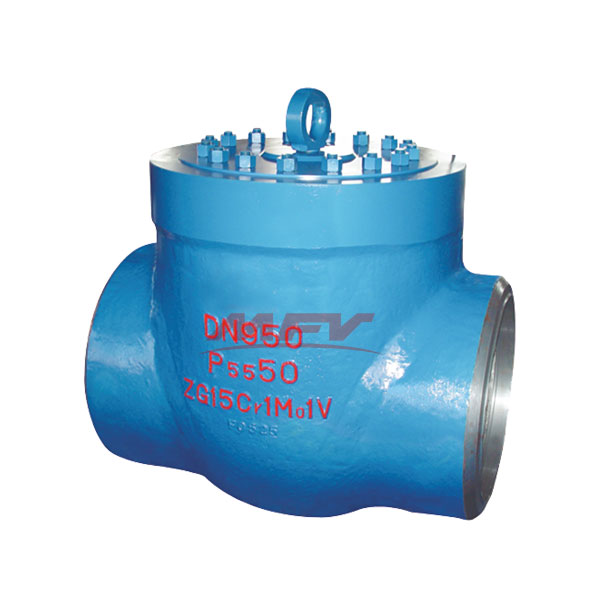

電站試壓堵閥

產品型號： SD61Y-P55
公稱通徑：DN200~1000mm
公稱壓力：PN1.0~32.0mpa
適用溫度：300~575℃
適用介質：水，蒸氣
主要材質：WCB，WC9，ZG15Cr1MoV
設計標準：GB/T 12236、API 6D、BS 1868
結構長度：GB/T 12221、ASME Bl6.10
連接法蘭：JB/T79、 GB/T9113、HG20594、ASME Bl6.5
對焊端：GB/T 12224、ASME Bl6.25
試驗和檢驗：GB/T 13927、 JB/T 9092、API 598、API 6D、BS67

聯系購買

分享到：

產品詳細

結構簡述：
1、閥門采用對焊連接，直通道無縮徑，單面平面密封，閥體密封面堆奧氏體不銹鋼，堵板上裝有O形橡膠密封圈。
2、中腔采用壓力自緊密封結構，水壓試驗或運行時，均能借介質壓力壓緊密封圈達到可靠密封，并且壓力越高，密封越可靠。
3、閥體采用優質鑄鋼件，兩端加工成U型坡口與配管直接對焊,兩種材料化學成份及性能相近,焊接性能優良,無需焊中間過渡段；四開環采用38CrMoAlA抗蝕氮化，保證其熱強性，并耐磨、耐蝕、防劃傷，拆裝方便；中腔自密封墊圈、采用高溫汽用波紋石棉墊圈，內部編織18-8絲增強，以保證密封，延長使用壽命；密封面堆焊1Cr18Ni9Ti，防銹、抗沖蝕，多次試驗仍能保證密封。

主要外形尺寸：

PN	DN	尺寸		重量	PN	DN	尺寸		重量 (kg)	PN	DN	尺寸		重量
		L	H				L	H				L	H
1.6	50	230	165	23	4	50	230	180	27	10	50	300	195	43
	65	290	180	28		65	290	1 g5	33		65	340	213	52
	80	310	190	35
						80	310	195	37		80	380	240	75
	100	350	208	40
						100	350	220	56		100	430	270	112
	150	480	270	81
						150	480	273	105		150	550	365	220
	200	600	295	96
						200	600	352	140		200	650	425	345
	250	730	337	175
						250	730	413	200		250	775	486	475
	300	850	386	265		300	850	432	392
										16	50	300	255	52
	350	980	430	364		350	980	455	396
											65	340	285	62
	400	1100	475	495		400	1100	562	502
											80	380	324	113
	500	1250	565	590		500	1250	620	645
											100	430	359	165
2.5	50	230	180	25	6.4	50	300	1 g5	32
											150	550	433	270
	65	290	195	32		65	340	213	45
											200	650	478	324
	80	310	195	35		80	380	213	50
											250	775	520	375
	100	350	220	55		100	430	240	75
										25	50	368	315	65
	150	480	273	104		150	550	302	158
	200	600	352	138
						200	650	362	220		65	419	348	79
	250	730	413	198
						250	775	410	346		80	470	386	95
	300	850	432	388		300	900	468	476		100	546	410	172
	350	980	455	390
						350	1025	520	630		150	705	565	275
	400	1100	562	498		400	1150	572	886		200	832	320	325
	500	1250	620	643		500	1400	625	1030		250	991	676	395
