熱靜力膜盒式

產品中心 > 疏水閥系列 > 熱靜力膜盒式

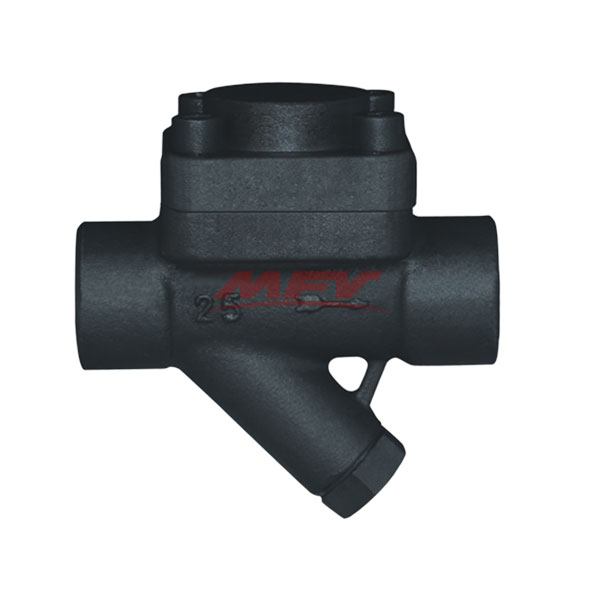

熱靜力膜盒式

產品型號：CS16
公稱通徑：DN15~50mm
公稱壓力：PN0.05~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927

聯系購買

分享到：

產品詳細

概述

熱靜力型膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是節能型疏水閥。膜盒式蒸汽疏水閥的反應非常靈敏，工作時閥前存有高溫凝結水，無蒸汽泄漏，節能效果顯著。
它的優點是：自動排空氣，體積小，不怕凍，任意位置都可安裝；維護方便，在管線上可以檢查修理和更換零件；上限背壓率 ≤80% ，膜盒堅固，使用壽命較長。

主要性能和零部件

零部件名稱	材料
閥體閥蓋	WCB
膜盒	1Cr18Ni9Ti
膜片	哈氏合金
閥座	3Cr13
過濾網	1Cr18Ni9Ti

外型尺寸表

產品型號	通徑（mm）	連接方式	閥體材料	工作壓力范圍（MPa）	最高允許溫度℃	外形尺寸（mm）
產品型號	通徑（mm）	連接方式	閥體材料	工作壓力范圍（MPa）	最高允許溫度℃	L	H1	H2	W
CS16H-16C	15-20	內螺紋	WCB	0.05~1.6	250	100	58	55	70
	25			0.05~1.6	250	120	58	55	70
	32-40			0.05~1.6	250	150	68	68	90
	50				250	160	68	68	90
CS16Y-25C CS16Y-40 CS66Y-40	15-20	法蘭	WCB	0.05~2.5	250	150	58	55	70
	25			0.05~2.5	250	160	58	55	70
	30-50			0.05~2.5	250	230	85	60	120
